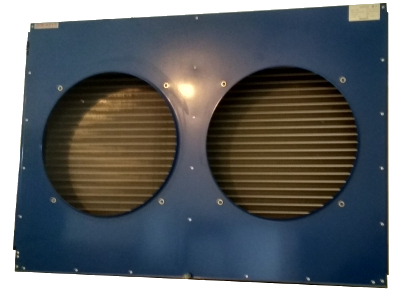

Технические характеристики конденсаторов ROKARYS

Модель Номинальная мощность, kW Поверхность, м2 Количество рядов * линий Вентилятор

Расход воздуха м3/час

Мощность вентиляторов, W Напряжение, V Вход, мм Выход, мм
FN-2 0,6 2,0 2*4 200 410 40 220 10 10
FN-3,4 1 3,4 3*4 200 410 40 220 12 12
FN-4,4 1,3 4,4 3*5 250 750 60 220 12 12
FN-7 2,0 7,0 4*6 300 1 350 90 220 12 12
FN-11.5 3,5 11,5 4*8 350 3 100 150 380 16 12
FN-15 4,4 15,0 4*9 350 3 100 150 380 16 12
FN-18 5,2 18,0 4*10 400 4 500 180 380 19 16
FN-22 6,4 22,0 5*10 400 4 500 180 380 19 16
FN-28 8,2 28,0 4*8 2*350 6 200 2*150 380 19 16
FN-33 11,2 33,0 5*9 2*350 6 200 2*150 380 19 16
FN-36 12,6 36,0 4*11 2*400 9 000 2*180 380 19 16
FN-43 14,8 43,0 4*13 2*400 9 000 2*180 380 22 16
FN-48 17,5 48,0 4*12 2*400 9 000 2*180 380 22 16
FN-55 19,2 55,0 4*14 2*400 9 000 2*180 380 22 19
FN-70A 20,5 70,0 4*16 2*450 10 360 2*250 380 28 19
FN-80A 24,4 80,0 5*16 2*450 10 360 2*250 380 28 19
FN-100 29,6 100,0 4*22 4*400 18 000 4*180 380 28 22
FN-130 38,2 130,0 4*27 4*400 18 000 4*180 380 28 22
FN-150 47,2 150,0 5*26 4*400 18 000 4*180 380 28 22
FN-180 54,0 180,0 6*26 4*400 18 000 4*180 380 35 22



Монтажные размеры конденсаторов ROKARYS

Модель

A (мм) B (мм) C (мм) D (мм) E (мм) Вес, кг
FN-2 320 100 230 270 65 2,0
FN-3,4 320 100 230 270 65 2,4
FN-4,4 370 100 280 325 65 3,2
FN-7 440 130 340 390 90 5,3
FN-11.5 480 180 430 430 145 8,8
FN-15 550 180 480 490 145 10,0
FN-18 590 180 530 530 140 11,0
FN-22 590 180 530 530 140 12,7
FN-28 900 180 430 840 145 15,7
FN-33 900 200 480 840 130 20,0
FN-36 1015 180 580 950 150 23,0
FN-43 1015 180 680 950 150 27,0
FN-48 1250 200 630 1172 120 32,3
FN-55 1250 200 730 1172 140 34,0
FN-70A 1250 200 830 1172 120 36,2
FN-80A 1250 200 830 1172 120 45,0
FN-100 1250 200 1130 1172 120 57,4
FN-130 1250 200 1380 1172 120 70,0
FN-150 1315 250 1330 1240 200 83,2
FN-180 1325 270 1330 1240 220 95,7



EV cheme sizes
